소형 바이오매스발전
ADD-ON ENERGY
환경과 에너지의 조화를 이룰 수 있는 대안은 오직 신재생에너지 뿐입니다.

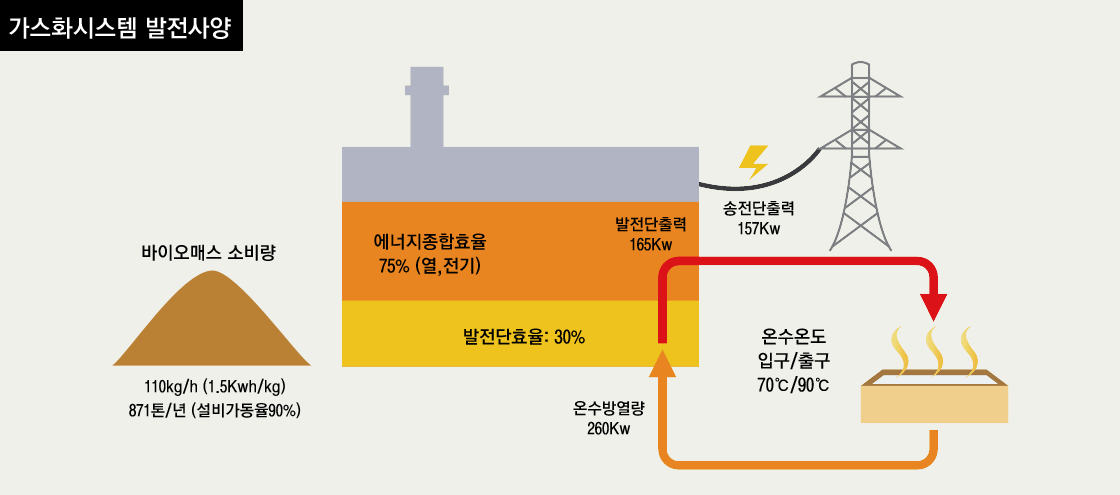

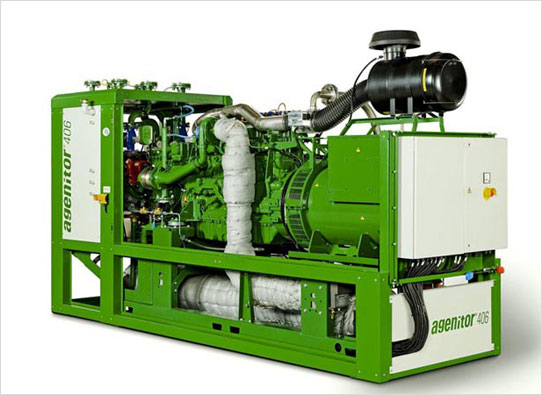

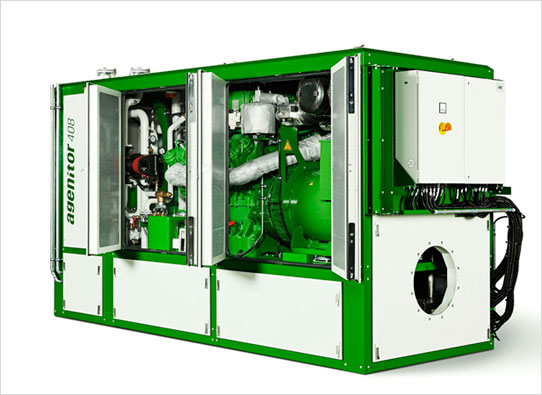

Bio-mass 가스화 발전시스템
가스화발전시스템이란?
소각과는 반대되는 환원반응에 의해 목질바이오매스를 가스화하여 이 가스를 연료로 사용, 엔진을 구동하여 전기를 생산하는 발전시스템입니다.
가스화발전은 소규모에서도 높은 발전과 열회수성능을 갖고 발전 후 배출되는 온수는 난방용 열원으로 이용 할 수 있습니다.
가스화 기술은 유럽 등 선진국에서는 100년 이상 사용되어온 기술축적이 완성된 기술로써 독일 등 유럽에서는 발전능력 40Kw~400KW급 발전시설이 수천기 이상 가동중에 있습니다.
가스화 발전 PROCESS
| 공정 | 온도 | 공정설명 |
|---|---|---|
| 건조 ZONE | 25~275℃ | 연료에 포함된 수분이 증발 |
| 열분해 ZONE | 300~650℃ | 연료는 기체, 액체, 고체로 분해 |
| 산화 ZONE | 70~1,200℃ | 가스생성을 위한 화학반응을 유지하기 위한 열원으로 부분연소가 진행 |
| 환원 ZONE | 850~1,100℃ | 연소된 가스성분의 환원반응 |
| 가스화엔진발전기 | 850~1,100℃ | 목질가스를 연료로 엔진발전기 구동 |
| 전기송전 | 0~60℃ | 발전기에서 생산된 전기를 한전계통에 연계 |

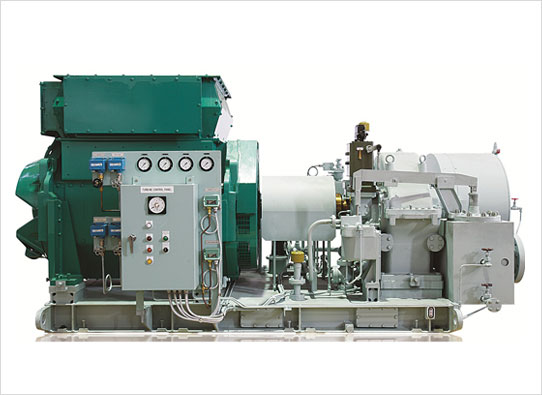

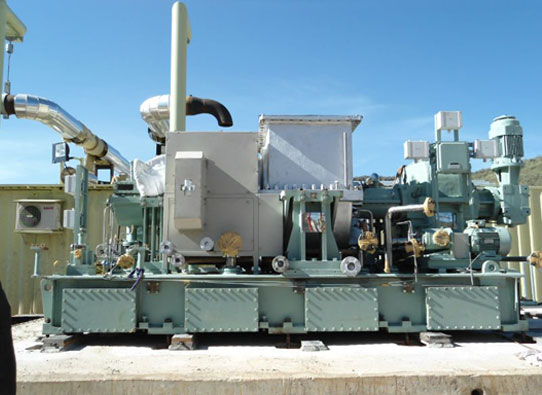

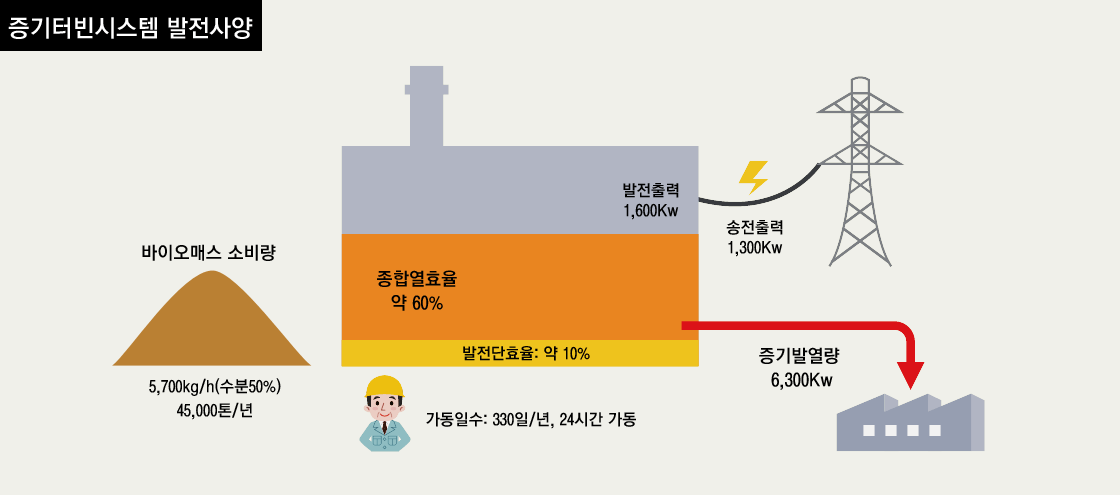

Bio-mass 증기터빈 발전시스템
증기터빈 발전시스템이란?
바이오매스연료인 목재칩, 펠렛을 연소시켜 증기보일러에서 고온고압의 수증기를 만들어 이 증기로 터빈을 회전시켜 전기를 생산하는 발전시스템입니다.
화력발전소와 같은 개념으로 연료의 종류가 석탄과 바이오매스의 차이일 뿐 예전부터 이용 되어온 기술 신뢰성이 우수한 시스템입니다.
증기터빈의 형식에는 높은 발전효율의 복수식, 터빈출구에서의 압력이 높은 추기식, 배압식, 응축식 등 여러 가지 옵션이 있습니다.

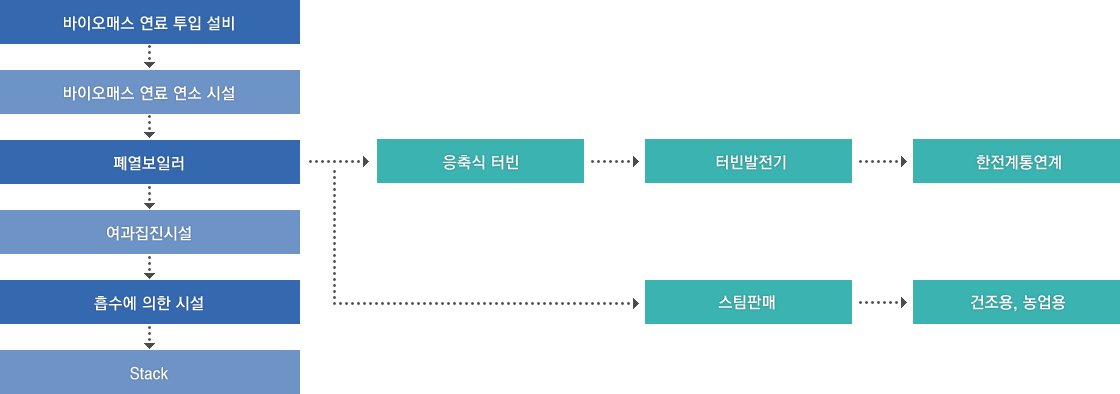

증기터빈 발전 시스템 PROCESS

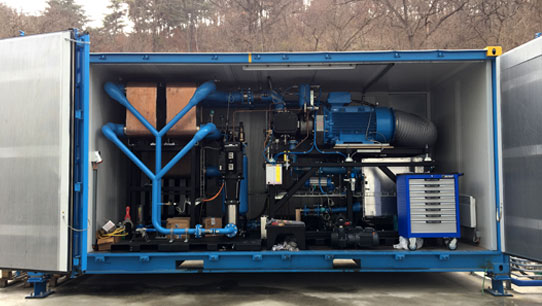

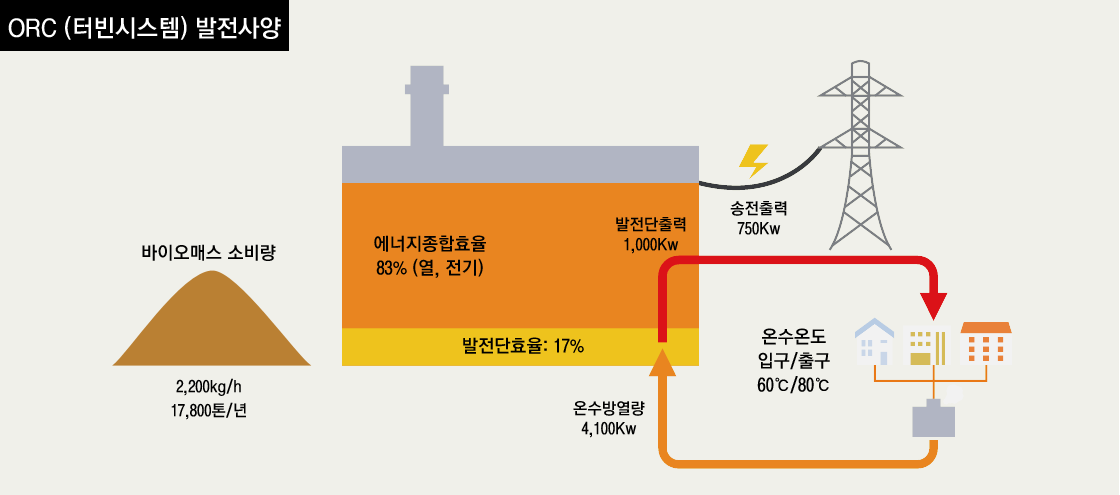

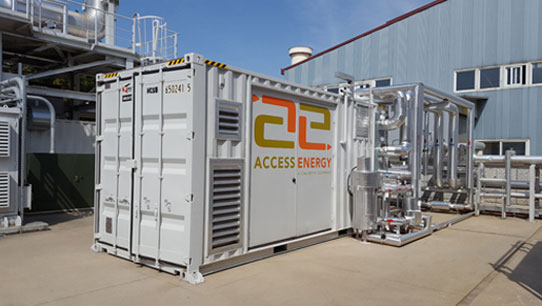

Bio-mass ORC터빈 발전시스템
ORC터빈 발전시스템이란?
ORC발전시스템은 증기터빈과 같은 랭킨싸이클에 의한 발전방식으로 증기터빈과 다른 점은 열매체로써 물이 아닌 유기매체(실리콘오일) 등을 이용하는 발전기술입니다.
바이오매스보일러의 열로 가열시킨 서멀오일(310℃)이 ORC 설비 내의 실리콘오일과 열교환 하여 실리콘오일의 증기에 의해 터빈을 회전시켜 전기를 생산합니다.
터빈의 냉각수는 80~90℃의 온수로써 난방이용이 가능합니다.
소규모에서도 높은 발전효율(출력 600Kw에서 19%)을 나타내고 유지보수가 거의 필요없고 무인운전이 가능합니다.

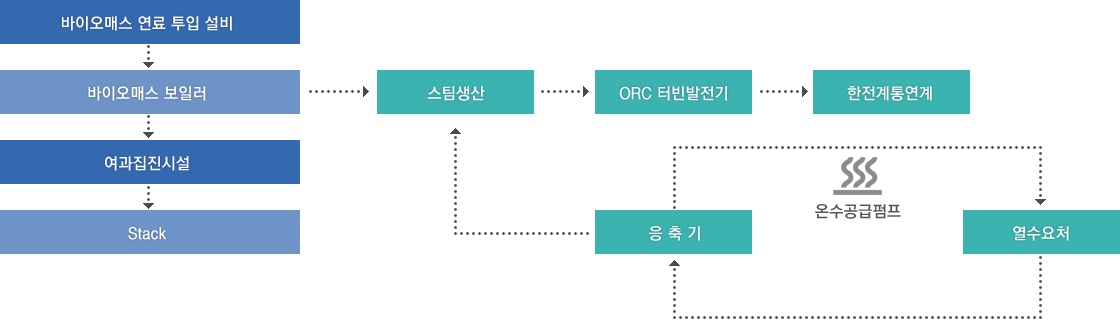

ORC터빈 발전 시스템 PROCESS
